삼성 아티브북2 NT270E5J. 분해 및 SSD 설치

네그나 2021. 9. 13. 22:35

아티브 북 2 NT270E5J를 분해하기 위해 노트북을 뒤집어 줍니다. 당연히 드라이버를 준비해야 합니다. 그 외에 준비해야 할 건. 케이스를 분리시키기 위해 헤라( 없으면 신용카드 같은 것)를 준비합니다.

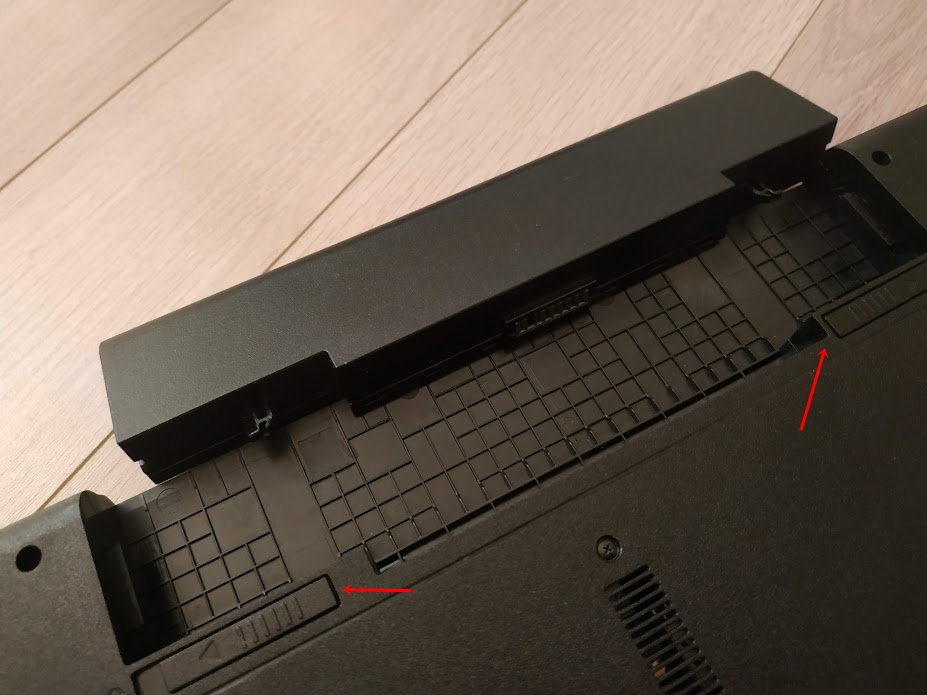

양쪽 스위치를 열림 표시로 이동시켜 배터리를 제거합니다.

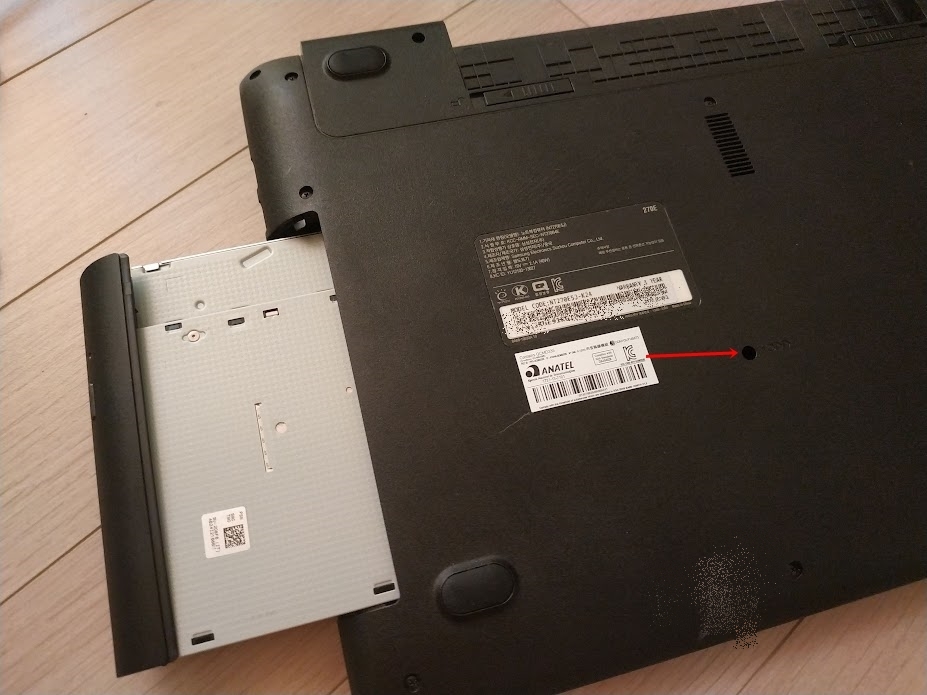

중간에 ODD라고 표시된 나사를 제거하고 DVD 드라이브를 댕기면 쉽게 탈착 됩니다.



나사를 모두 제거하면 되지만. 이 모델이 하나 주의해야 할 게 있습니다. 숨겨진 나사가 있습니다. 사진 상단 오른쪽 고무를 뜯어내고 나사를 하나 풀어야 합니다. 모르고 뜯었다가 날려먹기 좋은 구조입니다. 하나만 있는 모델은 처음이네요. 노트북을 많이 뜯어본 건 아니지만...



이 나사입니다.



나사를 모두 풀었다면 조립을 위해서 잊어버리지 않도록 잘 간수하고. 뒤판을 탈거된 DVD 드라이브 부분부터 헤라나 사용하지 않는 카드 등으로 뜯어냅니다. 여러 모델 뜯어보니까 뒤판을 아래로 밀면 제거되는 방식이 좋습니다. 뜯어내는 방식은 항상 조심합니다. 잘못해서 뭐하나도 부러뜨릴까 봐.



탈거한 모습.

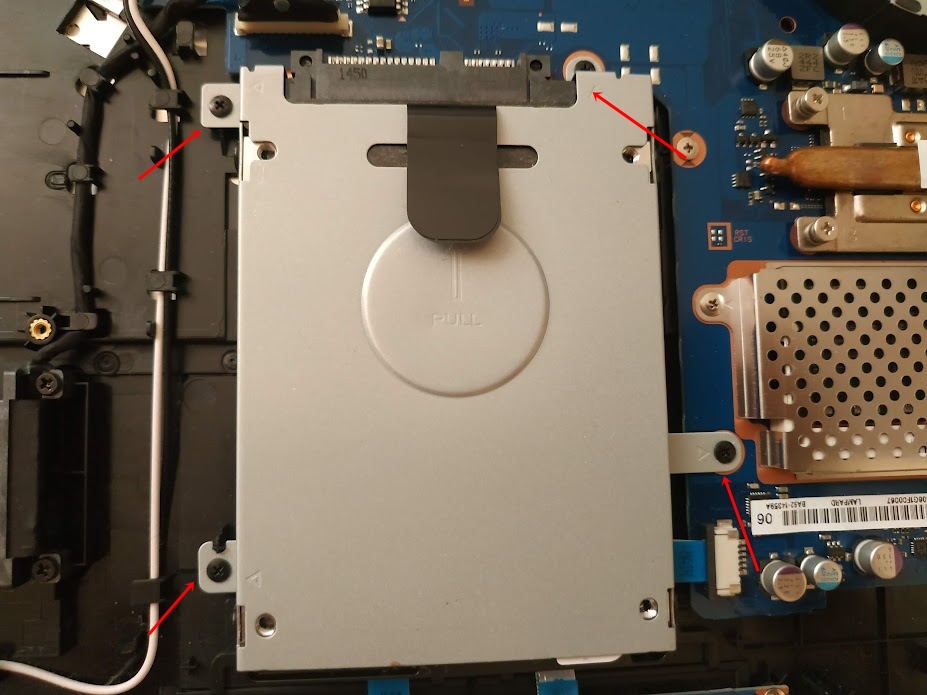

나사 4개를 풀어내고 PULL라고 표시된 곳을 붙잡아 당기면 하드디스크가 분리됩니다. 나사 4개를 다시 제거하고 하드 대신 SSD 넣고 다시 조립하면 끝.



하드디스크 오른쪽에는 CPU와 아래에 램 슬롯이 있습니다. 나사를 제거하고 램을 교체할 수 있습니다. 램 슬롯이 하나인 점은 아쉽군요.
