LCD가 고장난 에이수스 노트북. 분해해서 임시처방

LCD가 고장이 나버려 화면 출력이 되지 않는 노트북이 있습니다. 당연히 고칠 수 있습니다. 같은 모델의 교체용 LCD 패널을 구해서 바꿔주면 됩니다. 새로 샀거나 산지 오래되지 않았다면 그게 맞지만, 구형이라면 조금 애매합니다. 교체비용, 수리비용까지 고려를 해야 하니까요.

삼성노트북에서 LCD 패널을 뽑아냈습니다. '어? 이거 asus 노트북에 맞을지도?' 생각이 들어서 시도를 해보았습니다. 먼저 해야 할 건. 1. 교체용 lcd 패널을 분리하고. 2. 에이수스 노트북을 분해. 3. lcd 교체 시험입니다. 이론상 될 것 같았는데. 규격만 맞다면요.

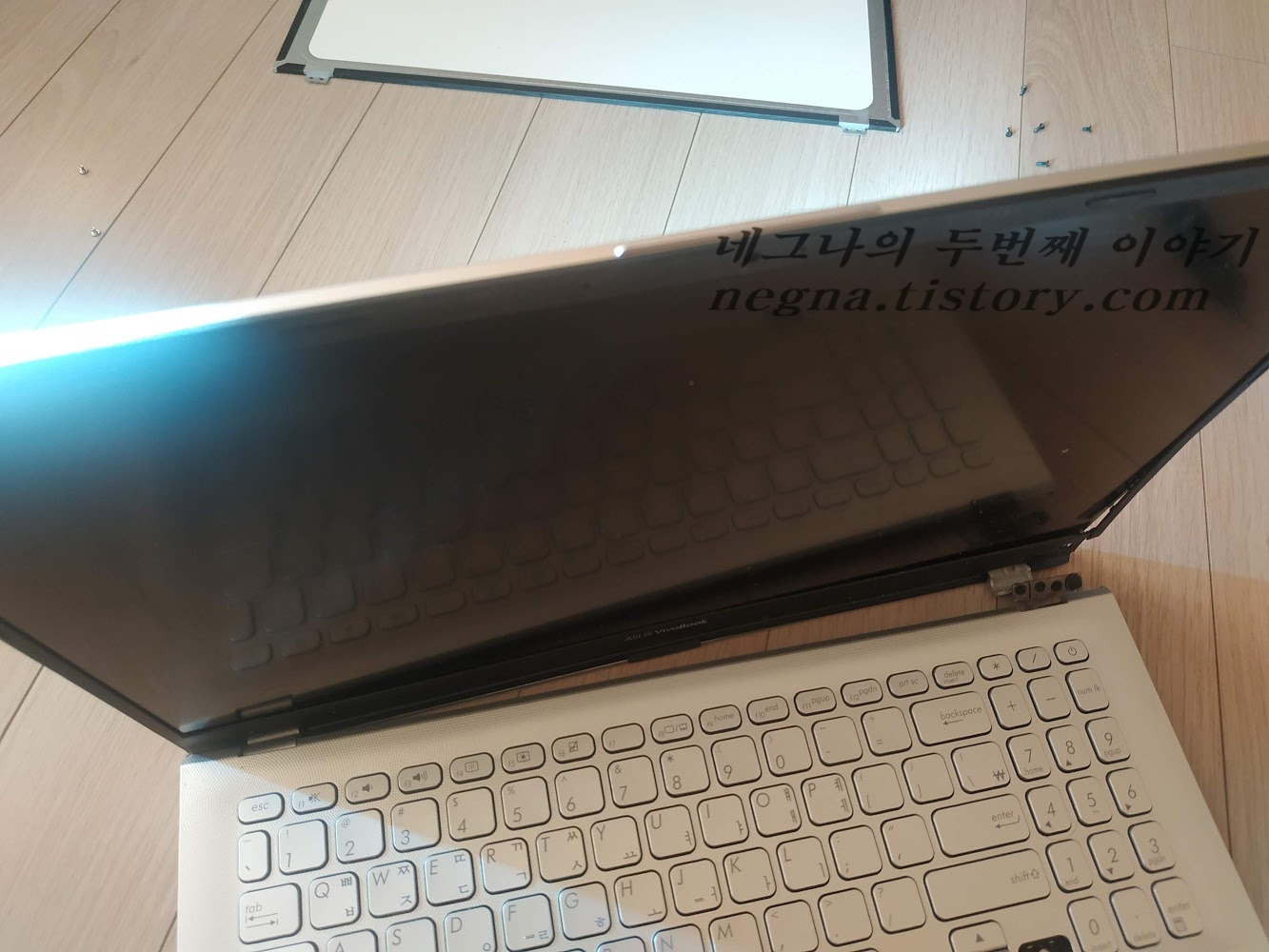

충격으로 lcd가 깨졌을 뿐만 아니라 힌지마저 부러져 버렸습니다.

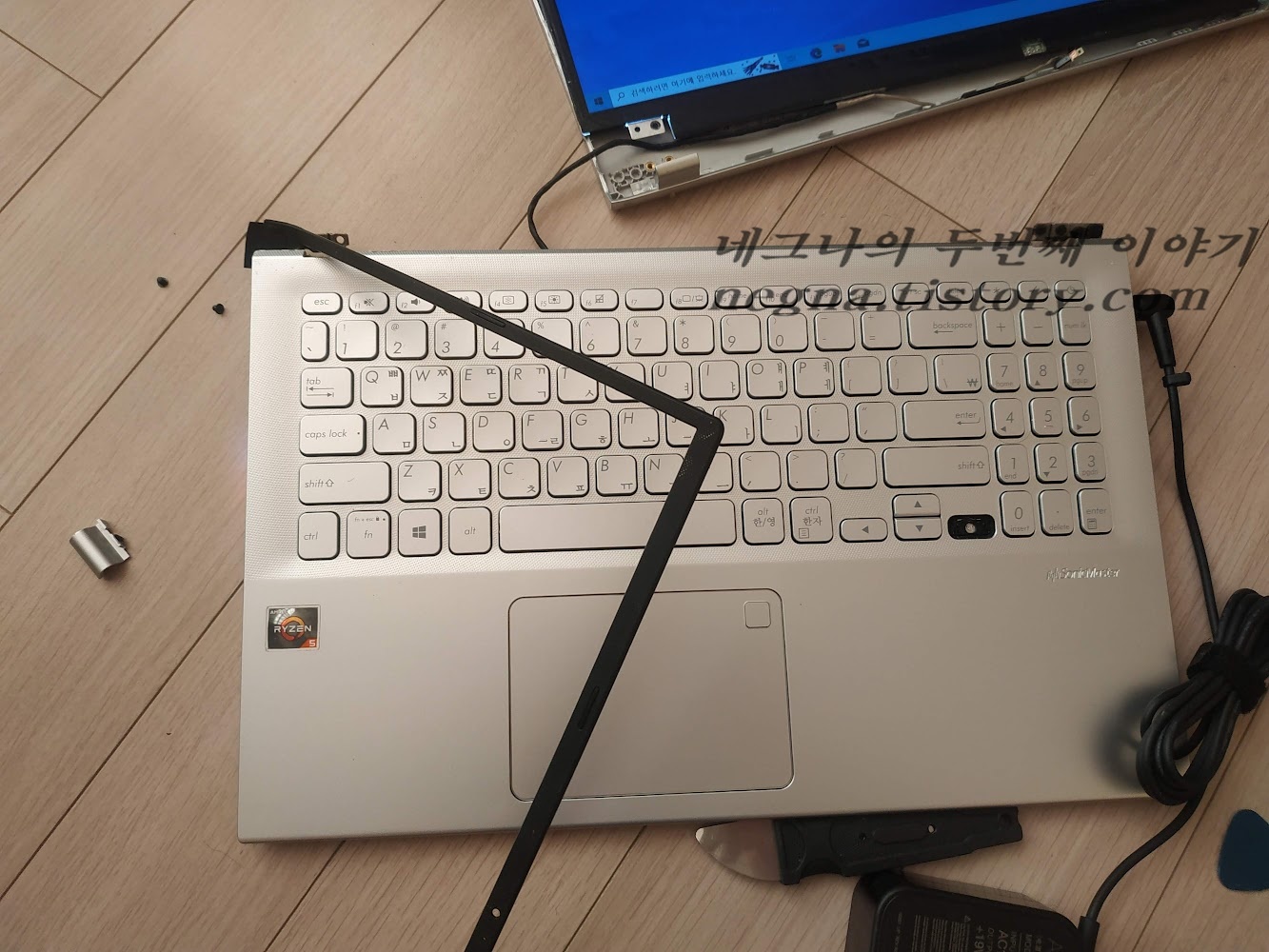

asus 노트북을 분해했습니다. 분해방법은 노트북 모델마다 다릅니다.

lcd 패널에 있는 커넥터를 분리합니다.

lcd 커넥터는 베젤 안에 숨겨져 있기 때문에, 베젤을 분리(뜯어)내야 합니다.

이 모델은 특이한게 lcd와 캠을 동시에 사용하더군요.

하아~~😟 베젤을 깔끔하게 뜯어내는 데 실패했습니다. 멀쩡했던 한쪽 힌지마저 날아가버리고.

에이수스 노트북에 설치되어 있던 패널입니다.

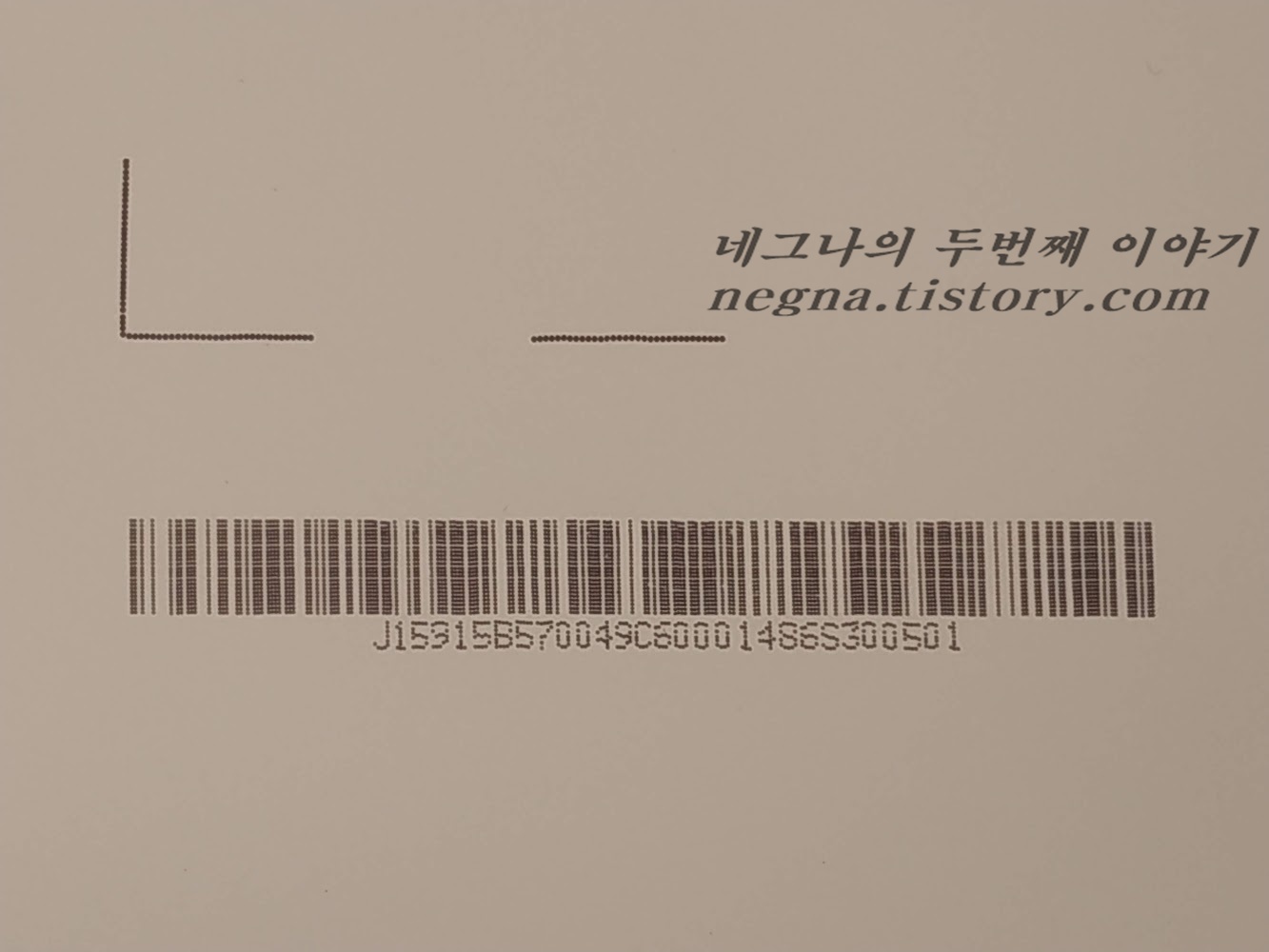

일련번호. J15915B570049C60001486S300501 의미는 알 수 없지만.

*919BAWB6JCZZ-ZZ4006*  H/W:6A

Manufactured 19/50
Model No: B156HAN02.1
AU Optronics
F/W:1

MADE IN CHINA (Z40)

B156HAN02.1

사용한 패널은 AUO사의 15.6"  B156HAN02.1 입니다. 아래는 패널 정보.

해상도 : 1920 X 1080
휘도 : 250 cd/m2 (Typ.)
시각 : 85/85/85/85 (Typ.)(CR>=10)
대조 : 800:1 (Typ.) (tm)
색상 : 262k 46% (CIE1931)
화소배열 : RGB Vertical Stripe
디스플레이 지역 : 344.16 X 193.59(mm)
디스플레이 모드 : ahva， Normally Black ， Transmissive
백라이트 유형 : WLED 15k Hours With LED Driver
외관의 크기 : 350.66 X 216.15 X 3.2(mm)
표면처리 : Matte
반응속도 : 25 (Typ.)(Tr+Td) ms
동작 주파수 : 60Hz
신호 인터페이스 : eDP (2 Lanes) 30 pins
공급전압 : 3.3v (Typ.)
온도환경 : Operating Temp.: 0 ~ 50°c; Storage Temp.: -20 ~ 60°c;

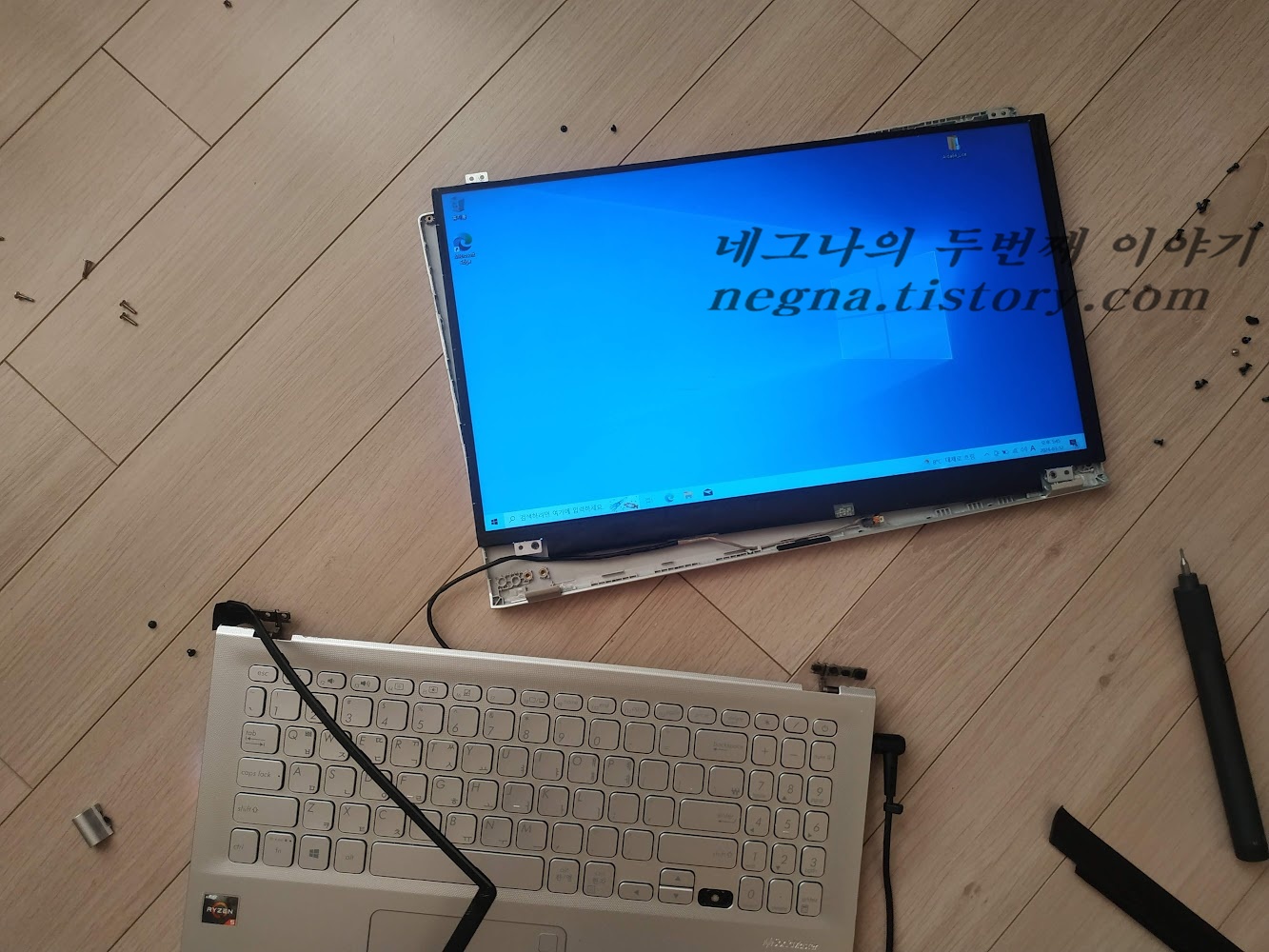

자! 이제 삼성노트북에서 가져온 패널은 붙여보면.

정상작동을 하네요.

내부에 사용하는 케이블이라 잘 떨어지는 게 문제.

굳이 사용을 하겠다면.

이런 식으로 사용할 수 있을 것 같습니다.

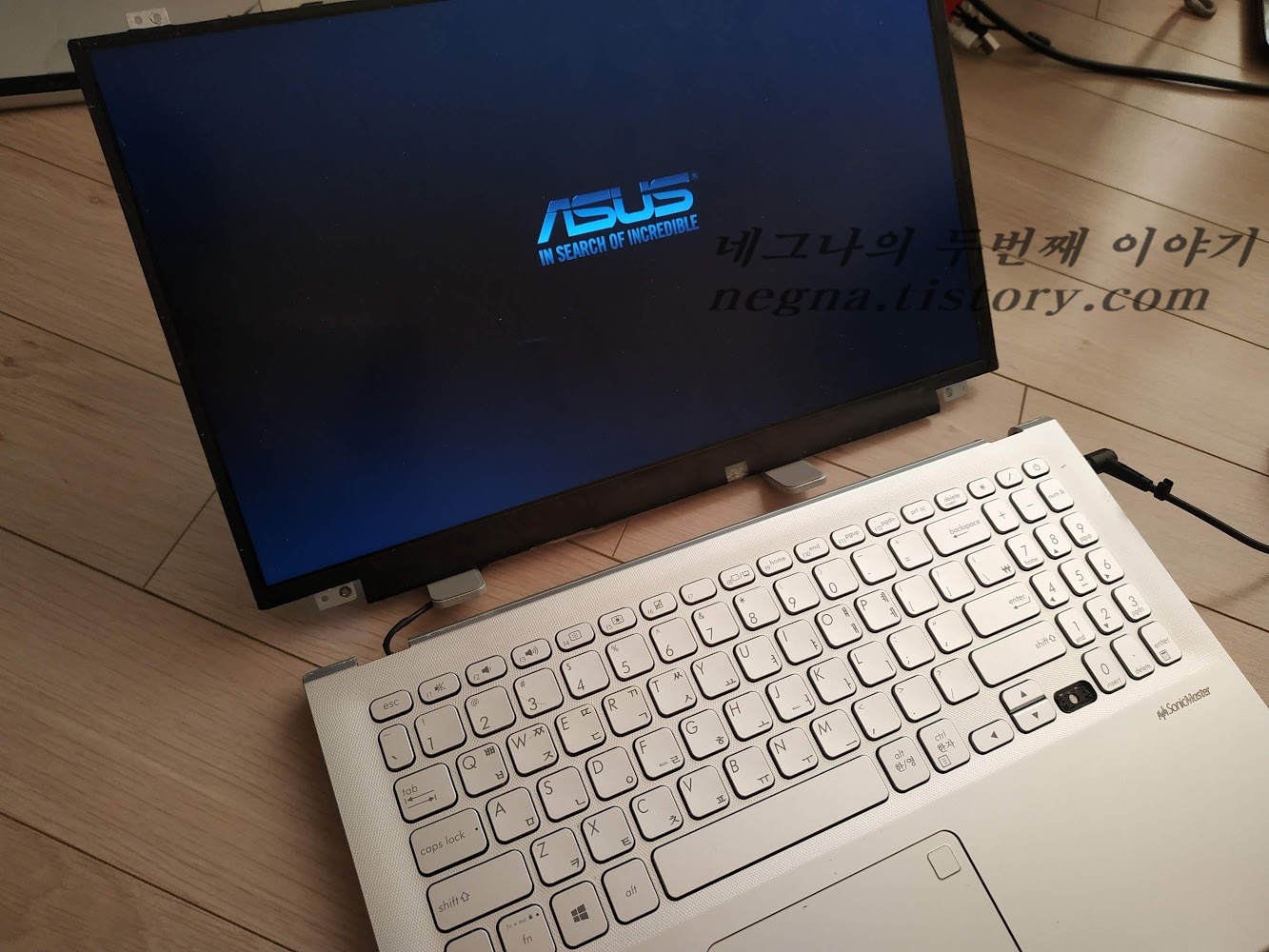

스탠드에 lcd 패널을 올려놓고, 고정된 형태로 노트북을 사용하는 겁니다.
